Artephonos full triode versterker: uitgangspunten en ontwerp
Sinds 2011 voert HEA haar eigen merk buizenversterkers onder de naam Artephonos. Een serie uitzonderlijke versterkers volledig gericht op het zo natuurgetrouw mogelijk weergeven van muziek.
Hoe bereik je als ontwerper een optimale kwaliteit? Het antwoord van HEA is eenvoudig: streef een zo transparant mogelijke versterking na die geheel niets toevoegt of weglaat. Zorg ook dat je de bron niet belast en dat de aangesloten luidsprekers geen invloed hebben op de eigenschappen van de versterker. Vertaald in technische begrippen:
Een dergelijk ontworpen versterker heeft dus geen klank van zichzelf en laat ieder genre muziek voortreffelijk tot leven komen.
De implementatie.
In de Artephonos is op componenten is zeker niet bezuinigd: MKP condensatoren van de beste kwaliteit, massief koperen bedrading, geheel hard wired signaalgedeelte, enkel triode buizen, forse uitgangstrafo’s, metaalfilm weerstanden, Teflon geïsoleerde connectoren, een overbemeten ringkern voedingstrafo met een meegewikkeld statisch scherm, een zwaar chassis van verzinkt staal... Hoe kan zo een versterker dan toch zo betaalbaar zijn? Dat komt op de eerste plaats door het gekozen concept en de toegepaste buistypen. Verder:
Hoe bereik je als ontwerper een optimale kwaliteit? Het antwoord van HEA is eenvoudig: streef een zo transparant mogelijke versterking na die geheel niets toevoegt of weglaat. Zorg ook dat je de bron niet belast en dat de aangesloten luidsprekers geen invloed hebben op de eigenschappen van de versterker. Vertaald in technische begrippen:
- weinig tegenkoppeling en geen fasecorrecties;
- versterkertrappen ontwerpen die intrinsiek een lineair gedrag hebben over een overbemeten frequentiebereik;
- in de hele versterker triodes toepassen;
- voedingen die de weergave op geen enkele wijze beïnvloeden;
- geen elco’s in signaalwegen (voedingen inbegrepen!);
- componenten toepassen die de muziek niet verkleuren;
- geen halfgeleiders in de signaalwegen;
- een volledig symmetrische versterking van de muziek, dus een goede push-pull eindtrap met goede transformator gebruiken;
- een zorgvuldige layout zodat de signaalwegen zo kort mogelijk zijn via eenduidige paden;
- geen printplaten in het signaalcircuit.
Een dergelijk ontworpen versterker heeft dus geen klank van zichzelf en laat ieder genre muziek voortreffelijk tot leven komen.
De implementatie.
In de Artephonos is op componenten is zeker niet bezuinigd: MKP condensatoren van de beste kwaliteit, massief koperen bedrading, geheel hard wired signaalgedeelte, enkel triode buizen, forse uitgangstrafo’s, metaalfilm weerstanden, Teflon geïsoleerde connectoren, een overbemeten ringkern voedingstrafo met een meegewikkeld statisch scherm, een zwaar chassis van verzinkt staal... Hoe kan zo een versterker dan toch zo betaalbaar zijn? Dat komt op de eerste plaats door het gekozen concept en de toegepaste buistypen. Verder:
- geen voedingsspanningen hoger dan 300V nodig;
- een uitgekiend en niet buitensporig luxe kastontwerp;
- eigen productie en directe verkoop, dus geen verkoopketen met hoge marges
- een modulaire opbouw
Waarom klinkt juist de Artephonos zo grandioos? Kort samengevat (zie ook mijn artikelen over buizen):
De 6C33PP-N full triode versterker
De 6C33PP-N is een doorontwikkeling van de bekende Artephonos Ensemble. Van de Ensemble zijn er ruim 15 verkocht en van de 6C33PP inmiddels 15. Het chassis is nieuw, namelijk hetzelfde platform als van de HEA DAC/frontend, en de eindtrap is uitgevoerd met zwaardere eindbuizen, de 6C33. De belangrijkste voordelen zijn meer vermogen en een iets lagere kostprijs.
De voor- en stuurtrappen, opzet en gebruikte componenten zijn dezelfde gebleven en daarmee ook de unieke weergavekwaliteit.
De nieuwe omkasting in zacht glanzend aluminium met satijn zwart gespoten zijpanelen resulteert in een robuuste industriële look.
Tegen meerprijs ook leverbaar met een andere afwerking.
De bias kunt u zelf eenvoudig vanaf de bovenzijde controleren en bijregelen.
De belangrijkste eigenschappen:
Prijs € 3495,-
Optionele beschermkap € 295,-
Andere opties op aanvraag tegen meerprijs.
- de basis vormen de gebruikte schakelingen: de gehele versterker is uitgevoerd met zogenaamde long-tailed pair versterkertrappen die over een zeer groot uitsturingsgebied geen vervorming vertonen (waardoor de tegenkoppeling laag kan blijven hetgeen de dynamiek en transparantie ten goede komt);
- de eindtrap staat natuurlijk in de fixed-bias mode, de enige juiste keuze voor maximale kwaliteitsweergave;
- het frequentiebereik is ook zonder tegenkoppeling al uitzonderlijk hoog (lager dan 10 Hz en hoger dan 50 kHz!); Dit maakt het gebruik van fasecompensatienetwerken met condensatoren overbodig en dat geeft pure muzikale winst;
- de speciale eindtrap met meerdere trioden zorgt voor een intrinsiek lage uitgangsimpedantie zodat de dempingsfactor zelfs bij lage tegenkoppeling al voldoende is.

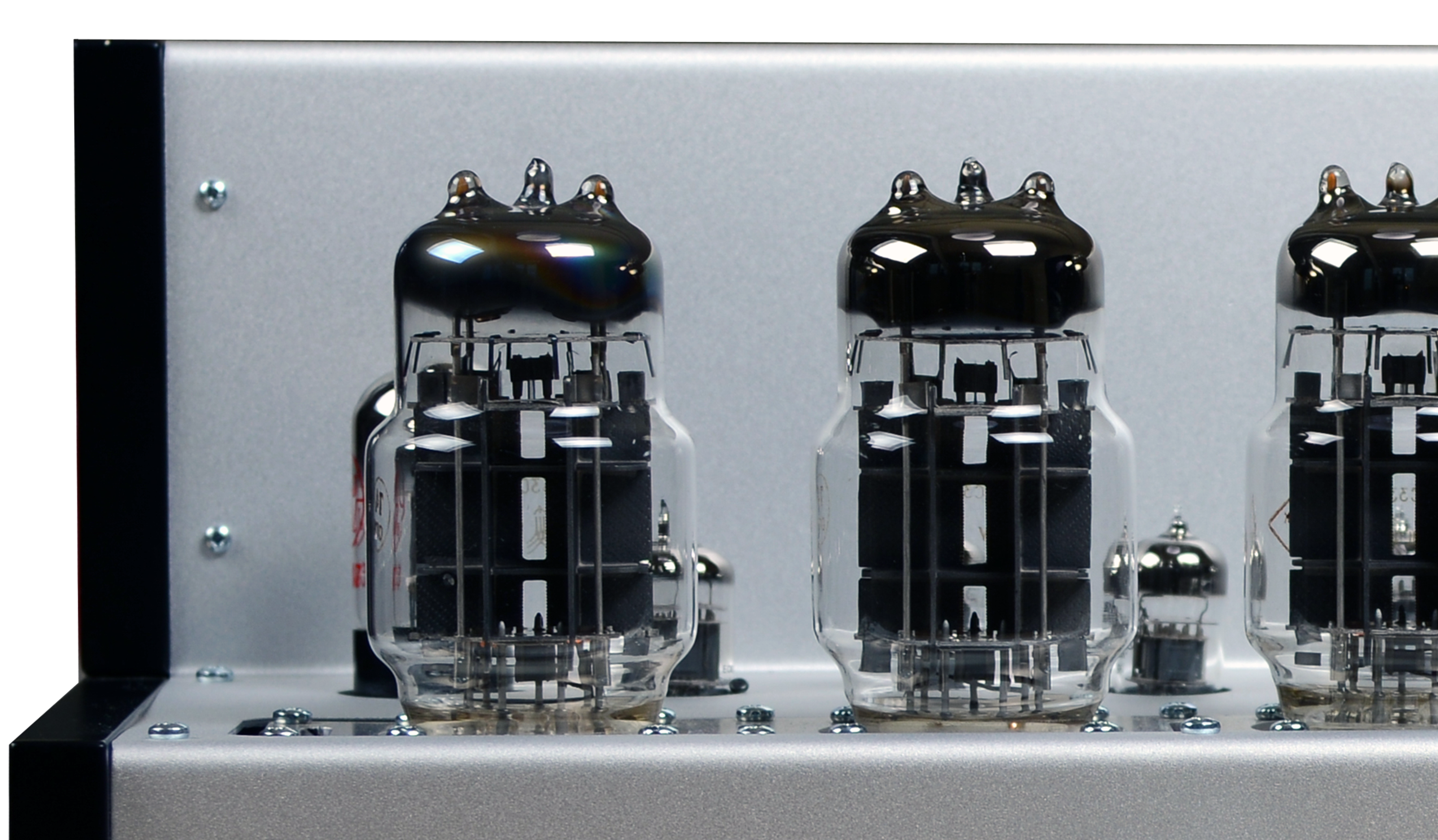

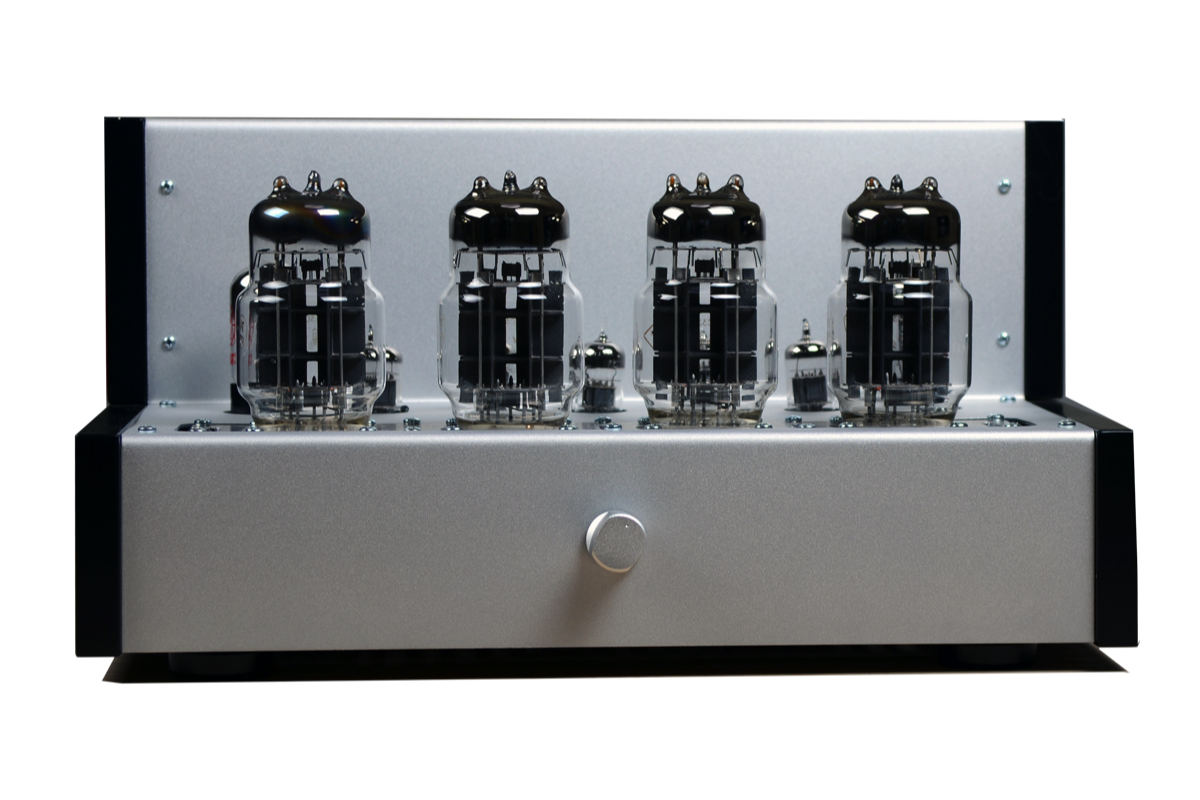

De 6C33PP-N full triode versterker
De 6C33PP-N is een doorontwikkeling van de bekende Artephonos Ensemble. Van de Ensemble zijn er ruim 15 verkocht en van de 6C33PP inmiddels 15. Het chassis is nieuw, namelijk hetzelfde platform als van de HEA DAC/frontend, en de eindtrap is uitgevoerd met zwaardere eindbuizen, de 6C33. De belangrijkste voordelen zijn meer vermogen en een iets lagere kostprijs.
De voor- en stuurtrappen, opzet en gebruikte componenten zijn dezelfde gebleven en daarmee ook de unieke weergavekwaliteit.
De nieuwe omkasting in zacht glanzend aluminium met satijn zwart gespoten zijpanelen resulteert in een robuuste industriële look.
Tegen meerprijs ook leverbaar met een andere afwerking.
De bias kunt u zelf eenvoudig vanaf de bovenzijde controleren en bijregelen.
De belangrijkste eigenschappen:
- klasse AB pushpull met royale ruststroom instelling
- fixed bias
- 2 x 50 watt in 8 ohm, 2 x 70 watt in 4ohm
- 5Hz tot 70 kHz binnen 2 dB
- afstandbediening voor volume en inputkeuze
- 5 line inputs, 400 mV
- ook leverbaar als eindversterker
- afmetingen: ca. 45 cm diep; 25 cm hoog; 45 cm. breed
- gewicht ca. 25 kg.
Prijs € 3495,-
Optionele beschermkap € 295,-
Andere opties op aanvraag tegen meerprijs.

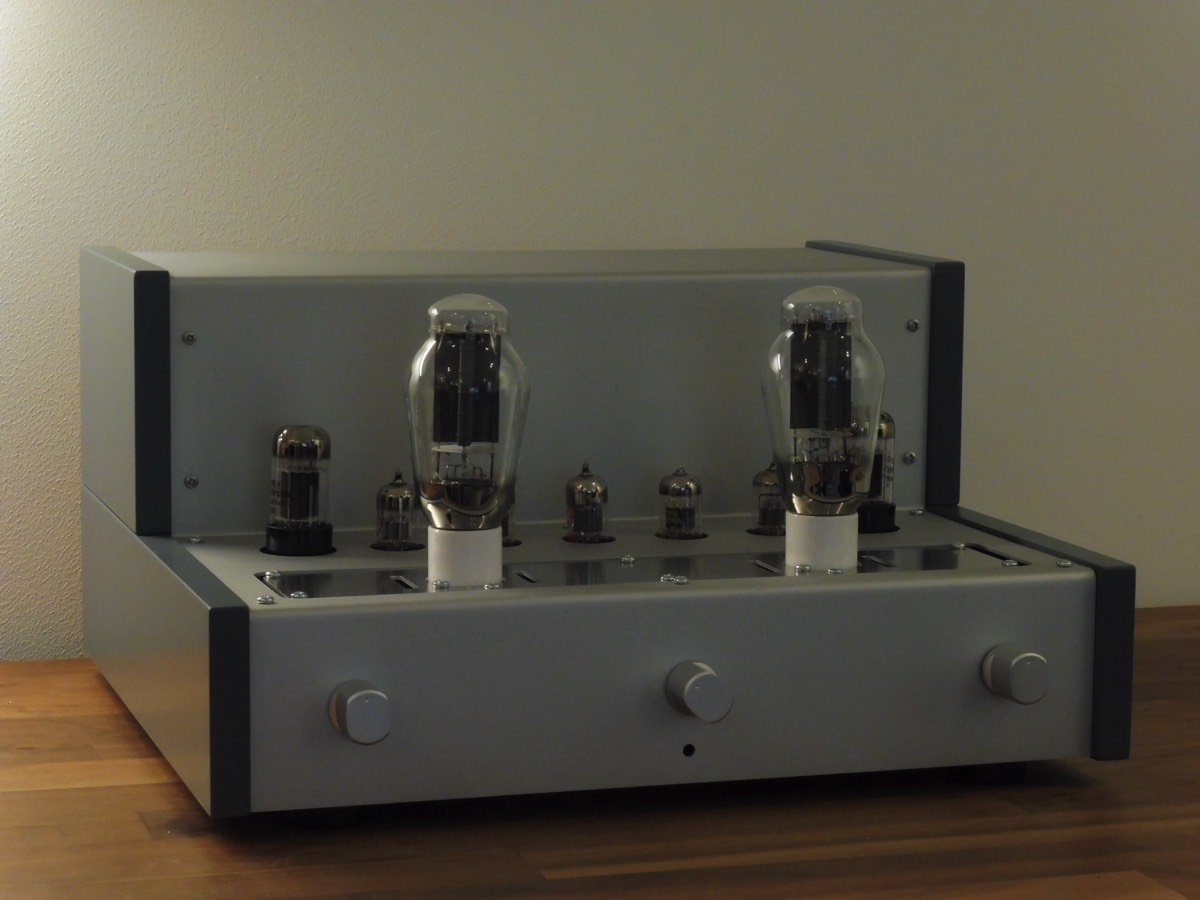

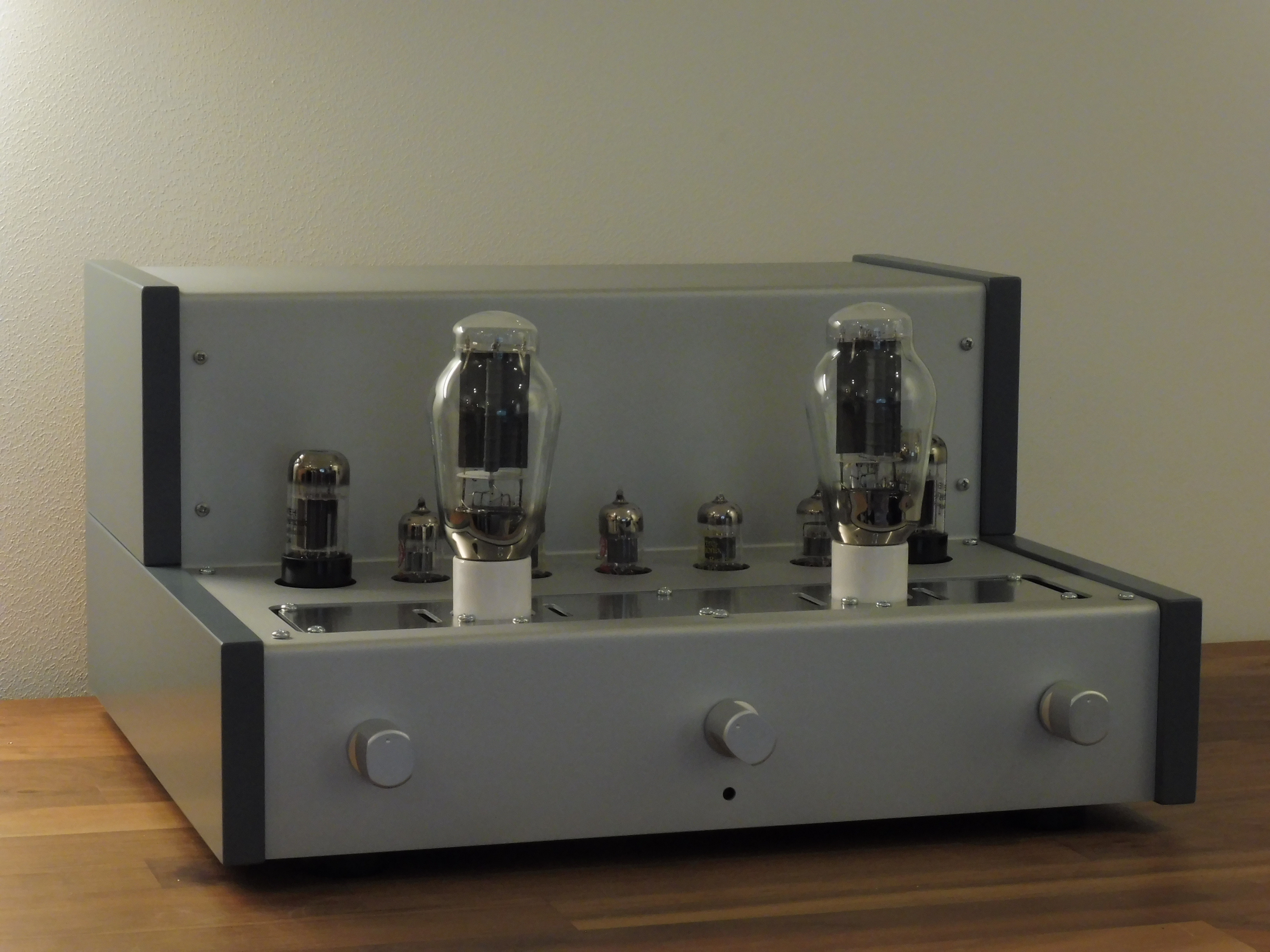

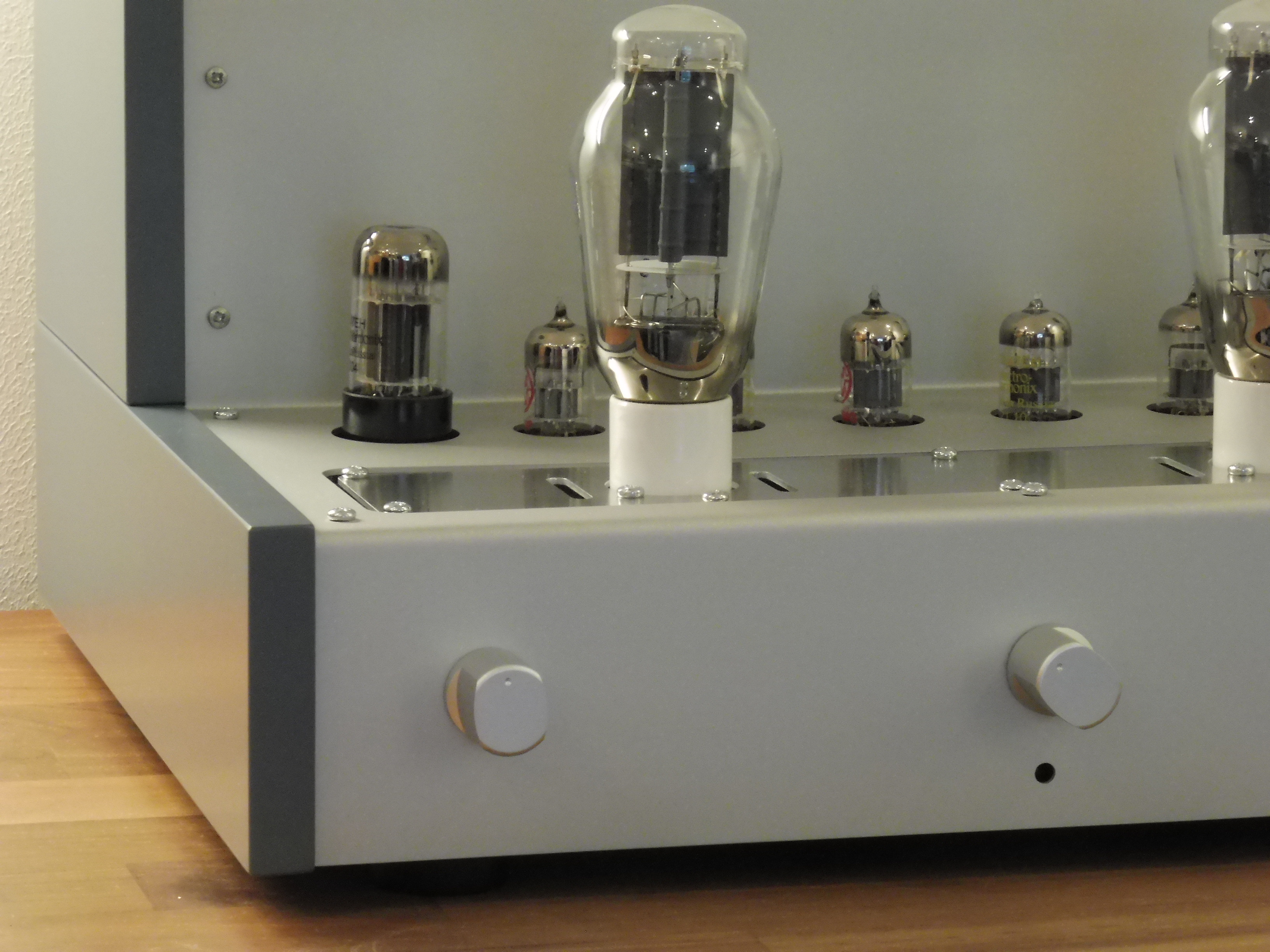

De 300B-SE full triode versterker
Inmiddels, op bestelling van een klant, is de eerste 300B SE gereed gekomen. Op verzoek is e.e.a. zo ontworpen en bemeten dat eenvoudig de 300B vervangen kan worden door een 6C33 in geval de betreffende klant toch meer vermogen wilt. Tevens zijn in plaats van de standaard zwart gelakte panelen, grijs gelakte panlen geplaatst en is de beplating gepareld. De feedback is in 2 stappen instelbaar (meerprijzen).
De belangrijkste eigenschappen:
Prijs: € 3028,-
Optionele beschermkap: € 295,-
Andere opties op aanvraag tegen meerprijs.
Inmiddels, op bestelling van een klant, is de eerste 300B SE gereed gekomen. Op verzoek is e.e.a. zo ontworpen en bemeten dat eenvoudig de 300B vervangen kan worden door een 6C33 in geval de betreffende klant toch meer vermogen wilt. Tevens zijn in plaats van de standaard zwart gelakte panelen, grijs gelakte panlen geplaatst en is de beplating gepareld. De feedback is in 2 stappen instelbaar (meerprijzen).
De belangrijkste eigenschappen:
- klasse A single ended
- fixed bias, zelf van buiten af in te stellen
- 2 x 10 watt in 4 tot 8 ohm
- < 5Hz tot 100 kHz binnen 2 dB
- afstandbediening voor volume en inputkeuze;
- 5 line inputs, 300 mV
- ook leverbaar als eindversterker
- afmetingen: ca. 45 cm diep; 25 cm hoog; 45 cm. breed
- gewicht ca. 30 kg
Prijs: € 3028,-
Optionele beschermkap: € 295,-
Andere opties op aanvraag tegen meerprijs.

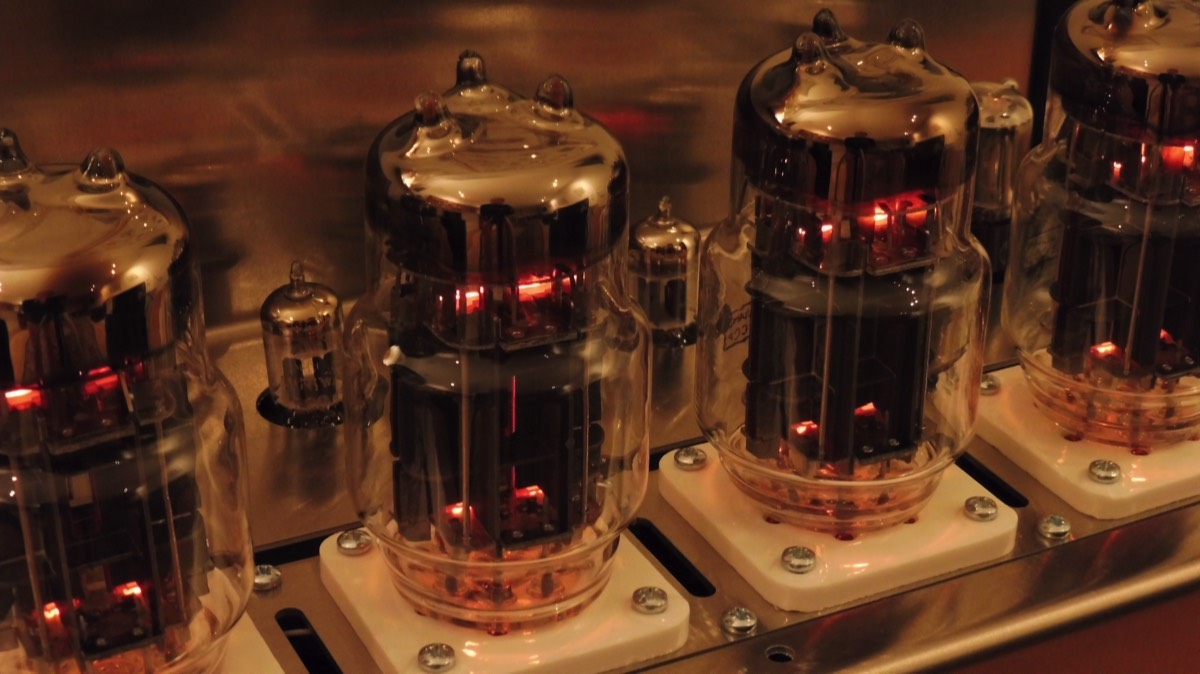

De 6AS7PP full triode versterker
De 6AS7PP is de opvolger van de bekende Artephonos Ensemble. Het chassis is nieuw, namelijk hetzelfde platform als van de HEA DAC/frontend.
De voor- en stuurtrappen, opzet en gebruikte componenten zijn dezelfde gebleven en daarmee ook de unieke weergave kwaliteit.
De belangrijkste eigenschappen:
Prijs € 3298,-
Optionele beschermkap € 295,-
De MDF zijkanten zijn standaard zijdeglans zwart gelakt; andere uitvoering op aanvraag tegen meerprijs, evenals andere specifieke wensen.
Tegen meerprijs ook leverbaar met de 6H13S eindbuizen.
In ontwikkeling.
De Artephonos serie wordt nog uitgebreid met een 845SE uitvoering, bij voldoende belangstelling cq. op aanvraag.
De 6AS7PP is de opvolger van de bekende Artephonos Ensemble. Het chassis is nieuw, namelijk hetzelfde platform als van de HEA DAC/frontend.
De voor- en stuurtrappen, opzet en gebruikte componenten zijn dezelfde gebleven en daarmee ook de unieke weergave kwaliteit.
De belangrijkste eigenschappen:
- klasse AB pushpull met ruime ruststroominstelling
- fixed bias
- 2 x 35 watt in 4 tot 8 ohm
- 5Hz tot 70 kHz binnen 2 dB
- afstandbediening voor volume en inputkeuze;
- 5 line inputs, 400 mV
- ook leverbaar als eindversterker
- afmetingen: ca. 45 cm diep; 25 cm hoog; 45 cm. breed
- gewicht ca. 24 kg.
Prijs € 3298,-
Optionele beschermkap € 295,-
De MDF zijkanten zijn standaard zijdeglans zwart gelakt; andere uitvoering op aanvraag tegen meerprijs, evenals andere specifieke wensen.
Tegen meerprijs ook leverbaar met de 6H13S eindbuizen.
In ontwikkeling.
De Artephonos serie wordt nog uitgebreid met een 845SE uitvoering, bij voldoende belangstelling cq. op aanvraag.
